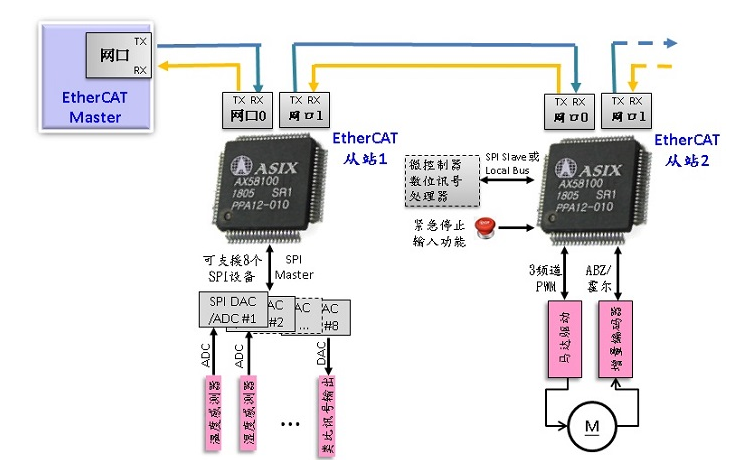

AX58100是针对那些需要支持EtherCAT标准通信功能的工业现场总线产品应用。 AX58100是一款2/3端口的EtherCAT从站控制器（ESC）并集成两个可同时支持铜线和光纤工业以太网应用的快速以太网PHY。AX58100可与所有支持标准EtherCAT协议的系统(如CoE/FoE/VoE/等等)相互连结运作。AX58100还提供两种过程数据接口 (PDI)，Local Bus接口和SPI Slave接口，客户可透过这些接口将AX58100连接到外部传统MCU/DSP工业控制机台以支持EtherCAT功能。AX58100提供客户一个简单设计，经济有效的EtherCAT工业以太网从站解决方案，可适用于各种实时自动控制产品应用，如工业自动化，马达/运动控制，数字 I / O控制，模拟数字转换器(ADC)/数字模拟转换器(DAC)控制，传感器数据采集，机器人转轴控制等等。

AX58100提供一个三通道PWM控制器或一个步进控制器，一个用于闭环控制的增量/霍尔编码接口，一个SPI Master接口用于SPI装置数据采集和输出，32个适用于工业实时I/O控制应用的数字控制I/O，以及一个I/O Watchdog提供监测I/O状态来做适当处置以确保产品功能的安全性。

AX58100提供两种过程数据接口 (PDI)，Local Bus接口和SPI Slave接口，可透过这些接口将AX58100连接到外部传统MCU/DSP工业控制机台以支持EtherCAT功能。AX58100有两个内存空间，分别对应到ESC内存和Function缓存器，设计人员可以透过芯片选择脚位来决定存取哪一个内存空间。内部网桥会根据设定的同步条件来自动同步ESC内存与功能缓存器的内容，提供EtherCAT Master来远程控制AX58100的功能 (PWM，SPI Master等)。 AX58100将ESC和应用程序中断事件反应在中断状态缓存器，并透过条件或边缘中断触发模式来通知外部MCU/DSP来管理这些ESC和应用程序中断事件。

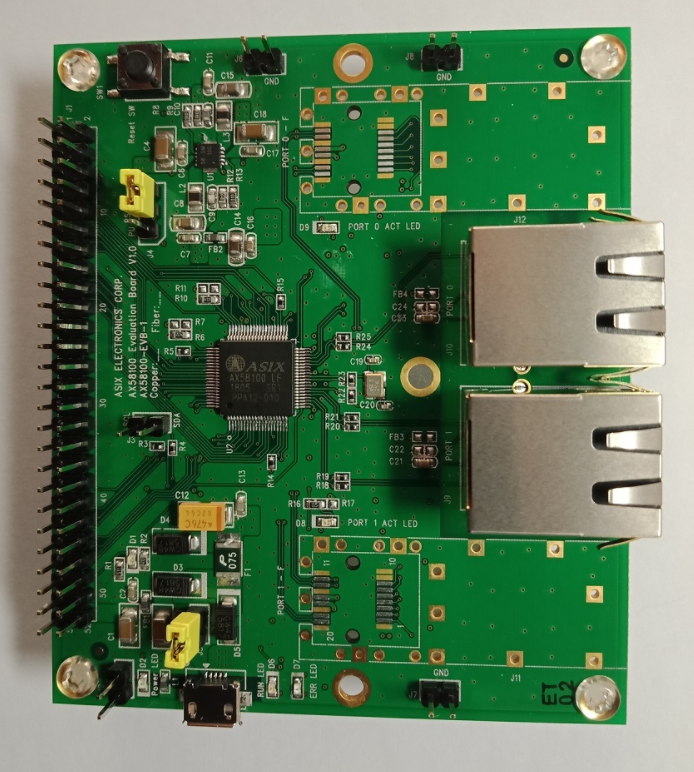

提供测试板
